Что такое «блок питания»

Блок питания – устройство, позволяющее трансформировать ток, меняя его характеристики (например, превратить переменный ток 220 Вольт в постоянный 12 Вольт). Они используются для подключения светодиодных лент, драйверов гибкого неона и других приборов, не способных работать напрямую от розетки.

При выборе источника питания на 12В в интернет-магазине и в обычном используйте правила: хороший весит больше среди одинаковых, до 50%; выбирайте с запасом 20-30%; выбирайте известный бренд, а не ноунейм. Самое первое, что буду рекомендовать, это покупать фирменные блоки питания 12в. Бренд должен быть известным, иметь свой сайт. Цена будет выше, но это практически гарантирует хорошее качество. Популярные бренды следят за своей репутацией и не любят связываться с низкокачественной продукцией, которую потом покупатели понесут обменивать по гарантии.

На что обратить внимание при выборе блока питания

1. Во-первых, блок питания. Первое на что следует обратить внимание при выборе блока питания, это его выходная мощность. Очень важно, если БП будет иметь регулировку выходной мощности, т.к. на больших расстояниях от камеры до БП могут быть потери напряжения, что приведёт к нестабильной работе видеокамер или полной их неработоспособности.
2. Во-вторых, кабель для подключения. Для подключения важно проложить кабель подходящий под определённые условия эксплуатации.

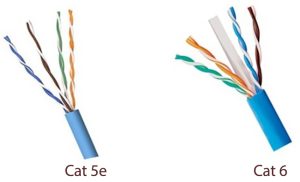

   • Коаксиальный кабель или витая пара (первый подходит для аналоговых камер, второй кабель для IP камер).
   • Так же, кабеля отличаются по месту прокладки, т.е. делятся на уличные и внутренние.
3. В-третьих, выбор модификации БП. В зависимости от сложности системы видеонаблюдения, расстояния видеокамер до блока питания, выбирается тип блока питания, внутренний маломощный, перфорированный или блок питания в металлическом корпусе со встроенной аккумуляторной батареей.
4. Готовый комплект. Если не стоит задача смонтировать какую-либо сложную систему видеонаблюдения, а например, лишь установить видеоконтроль за домом, дачей, квартирой, небольшим магазином и.т.д., то вполне может быть достаточно приобрести готовый комплект видеонаблюдения, где изначально все устройства (камеры видеонаблюдения, видеорегистратор, БП) подогнаны друг под друга производителем.

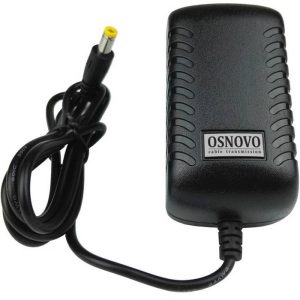

Блок питания для систем видеонаблюдения

Пример расчёта мощности блока питания для видеокамеры

Стандартная камера с ИК подсветкой потребляет 500-800 мА или 0,5-0,8 А.

Например, в системе установлены 4 камеры видеонаблюдения, по 0,5 А каждая, следовательно, блок питания для такой системы видеонаблюдения необходим:

4 х 0,5=2 (А)

Важно учитывать, что нагрузка источника питания не должна превышать 70-80% от номинальной нагрузки. То есть, к полученным значениям необходимо прибавить запас 20%-30%.

I=0,5×4+30%=2,6 (A)

Для определения необходимой мощности нужно сделать следующее:

Например 4 камеры с токопотреблением 0,5 А и напряжением питания 12V.

P=(0,5 х 4) х 12 + 30% =31,2 (Вт)

В общем: для приведённой системы видеонаблюдения будет необходим блок питания с характеристиками (с учётом 30% запаса):

• • Сила тока — 2,6 А.
  • Напряжение питания — 12V.
  • Мощность — 31,2 Вт.
